F56系ゲージ(ELバックライト仕様)の取付け概略

以下はあくまで「おおまか」な取付け作業の流れです。
製品には全工程のカラー写真&詳細な説明文付のセッティングマニュアル(CD-R:PDF形式)が同梱されています。作業のコツについても記載されておりますのでご安心下さい。

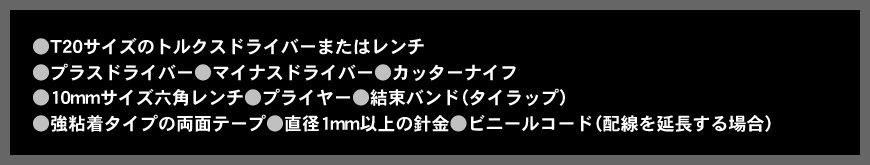

取付けに必要な工具類

1.

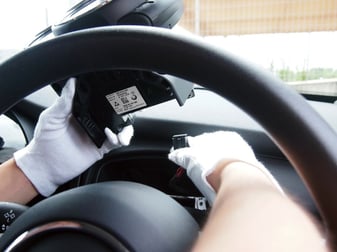

メーターユニットを取外します。ビス二本とコネクタ1箇所を外すだけでOK。



2.

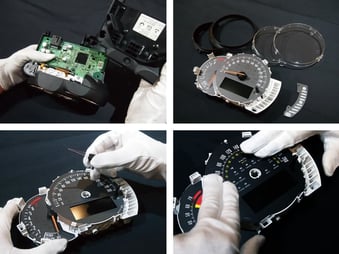

室内作業となります。メーターユニットを分解し、説明書に沿って慎重に進めてください。指針を外した後に盤面を貼り替え、再び指針を戻します。指針の詳しい調整方法は製品に同梱の説明書(PDF形式)に明記しております。



3.

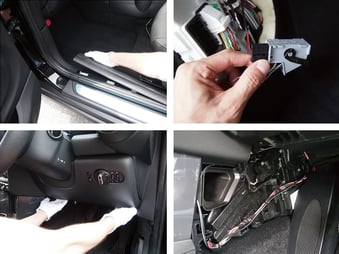

ELバックライト用の電源を取り、配線を取回します。ほとんどの箇所がファスナー式(フック式)ですので、説明書通りに進めて頂ければ一時間弱で作業可能な工程です。外すビスの数は僅か二本だけです。



4.

メーターユニットを車体に戻し、バックライトの点灯と指針の挙動を確認して完成です。
