R50系(R50/52/53)2連メーター仕様:ゲージ取付け概略
以下はあくまで「おおまか」な取付け作業の流れです。
製品には全工程のカラー写真&詳細な説明文付のセッティングマニュアルが同梱されています。
作業のコツについても記載されておりますのでご安心下さい。

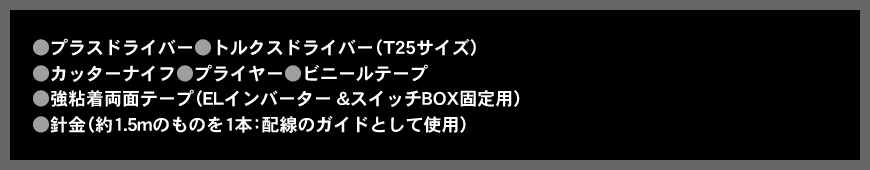

取付けに必要な工具類
1.
裏側の固定ビスを外した後、2連メーターユニットを外し、室内作業へと移ります。
2.
各パネルの爪を解除して外します。
3.
MINIMAXゲージフェイスをセッティングします。「アソビ」の範囲であれば針に触れてしまっても大丈夫ですので、作業はスムーズです(詳しくは欄外参照)。
4.
車内へ戻り、カプラー配線に電源を結線します。付属のタップ使用で簡単に接続できます。
5.
ユニットを戻してイルミネーションの点灯チェックをし固定した後は、照度調整&イルミネーション切替スイッチBOXを固定して完成です。
