R50系(R50/52/53)標準仕様:ゲージ取付け概略
以下はあくまで「おおまか」な取付け作業の流れです。
製品には全工程のカラー写真&詳細な説明文付のセッティングマニュアルが同梱されています。作業のコツについても記載されておりますのでご安心下さい。
取付けに必要な工具類
![取り付けに必要な工具類](https://image.jimcdn.com/app/cms/image/transf/none/path/s5e6e93e829bea71c/image/i301ea222fa63cba1/version/1408446631/%E5%8F%96%E3%82%8A%E4%BB%98%E3%81%91%E3%81%AB%E5%BF%85%E8%A6%81%E3%81%AA%E5%B7%A5%E5%85%B7%E9%A1%9E.png)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=421x10000:format=jpg/path/s5e6e93e829bea71c/image/i7c7cdcee9d1c806e/version/1414723718/image.jpg)
1.

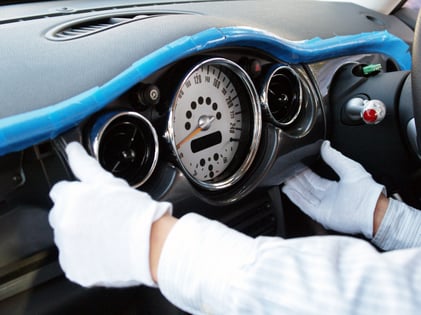

インパネ周辺部分の保護のため各部を養生し、各パネルを外していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=421x10000:format=jpg/path/s5e6e93e829bea71c/image/i9d75ce03bf3b85f1/version/1414723718/image.jpg)
2.
大・小各メーターユニットを取り外し、室内作業へと移ります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=421x10000:format=jpg/path/s5e6e93e829bea71c/image/i692e6c6801e94892/version/1414723718/image.jpg)
3.
室内にてメーターユニットにMINIMAXゲージをセットします。「アソビ」の範囲であれば針に触れてしまっても大丈夫ですので、作業はスムーズです(詳しくは欄外参照)。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=421x10000:format=jpg/path/s5e6e93e829bea71c/image/if06e00ea3b37ec3f/version/1414723718/image.jpg)
4.
車内へ戻り、EL発光用の電源を接続します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=421x10000:format=jpg/path/s5e6e93e829bea71c/image/ic02b866e4e6094a8/version/1414723718/image.jpg)
5.

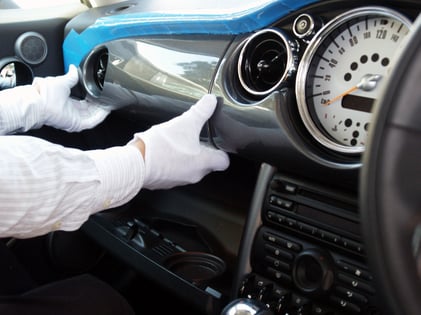

各メーターを元に戻し、パネル類を取付けていきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=421x10000:format=jpg/path/s5e6e93e829bea71c/image/if5cbac77fbf188b4/version/1414723718/image.jpg)
6.

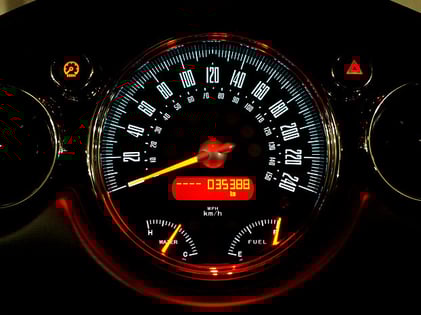

イルミネーションの点灯具合を確認します。照度調整&イルミネーション切替スイッチBOXを固定して完成です。
