R50系(R50/52/53)2連メーター仕様:ゲージ取付け概略
以下はあくまで「おおまか」な取付け作業の流れです。
製品には全工程のカラー写真&詳細な説明文付のセッティングマニュアルが同梱されています。
作業のコツについても記載されておりますのでご安心下さい。
取付けに必要な工具類
![取付けに必要な工具類](https://image.jimcdn.com/app/cms/image/transf/none/path/s5e6e93e829bea71c/image/i727191d720308feb/version/1408446671/%E5%8F%96%E4%BB%98%E3%81%91%E3%81%AB%E5%BF%85%E8%A6%81%E3%81%AA%E5%B7%A5%E5%85%B7%E9%A1%9E.png)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/i25e1af0c2eb3c725/version/1408540727/image.jpg)
1.

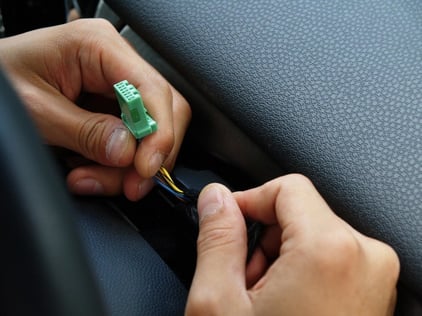

裏側の固定ビスを外した後、2連メーターユニットを外し、室内作業へと移ります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/i206c70e48949c750/version/1408540732/image.jpg)
2.

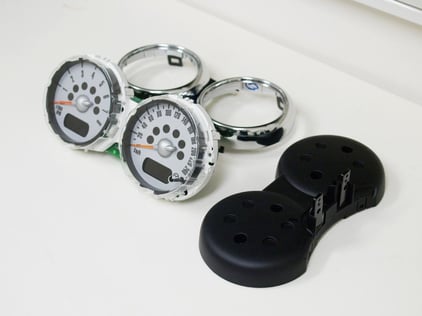

各パネルの爪を解除して外します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/i144b247a3133a6a6/version/1408540736/image.jpg)
3.

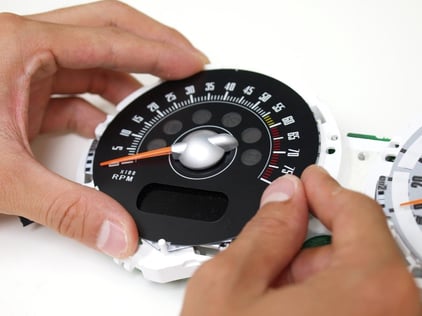

MINIMAXゲージフェイスをセッティングします。「アソビ」の範囲であれば針に触れてしまっても大丈夫ですので、作業はスムーズです(詳しくは欄外参照)。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/i1fc56be9b9de535a/version/1408540742/image.jpg)
4.
車内へ戻り、カプラー配線に電源を結線します。付属のタップ使用で簡単に接続できます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/i237fdb44643b786b/version/1408540747/image.jpg)
5.

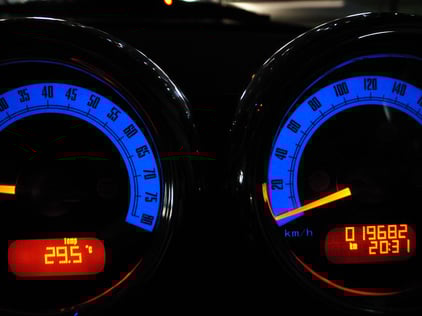

ユニットを戻してイルミネーションの点灯チェックをし固定した後は、照度調整&イルミネーション切替スイッチBOXを固定して完成です。
