R56系(R56/55/57/58/59):ゲージ取付け概略
以下はあくまで「おおまか」な取付け作業の流れです。
製品には全工程のカラー写真&詳細な説明文付のセッティングマニュアルが同梱されています。
作業のコツについても記載されておりますのでご安心下さい。
取付けに必要な工具類
![取付けに必要な工具類](https://image.jimcdn.com/app/cms/image/transf/none/path/s5e6e93e829bea71c/image/i219ca7853203310a/version/1408446754/%E5%8F%96%E4%BB%98%E3%81%91%E3%81%AB%E5%BF%85%E8%A6%81%E3%81%AA%E5%B7%A5%E5%85%B7%E9%A1%9E.png)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/i727ce9b4751974e9/version/1408446703/image.jpg)
1.

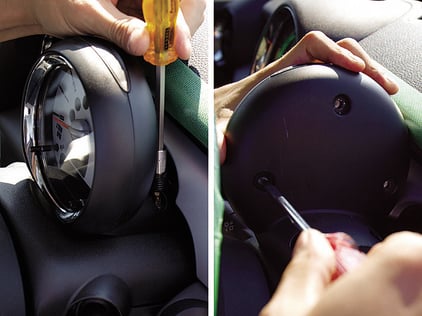

タコメーターを車体から外します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/id20955ba93bd6aff/version/1408446712/image.jpg)
2.
マニュアルに従い各部パネルとビスを外していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/iceef1177c14d1d1a/version/1408446718/image.jpg)
3.
スピードメーターを車体から外します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/ic243da97f6bd8026/version/1408446724/image.jpg)
4.

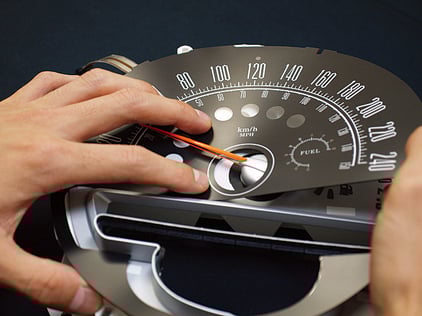

マニュアルに従い、両メーターにMINIMAXゲージをセットします。指針に触れてもOK。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/ie3b3dc42200614c5/version/1408446731/image.jpg)
5.

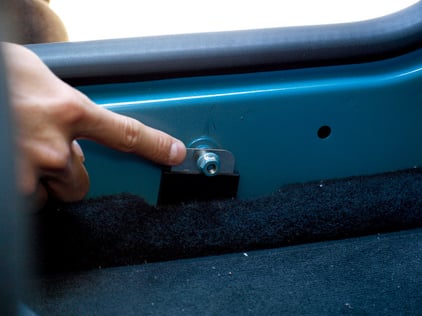

詳しいマニュアルの指示に従いEL発光用電源とアース線を取り、配線を取り回します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/id345b5089b465919/version/1408446735/image.jpg)
6.
詳しいマニュアルの指示に従いEL発光用電源とアース線を取り、配線を取り回します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/i953284a967d8cc31/version/1408446741/image.jpg)
7.

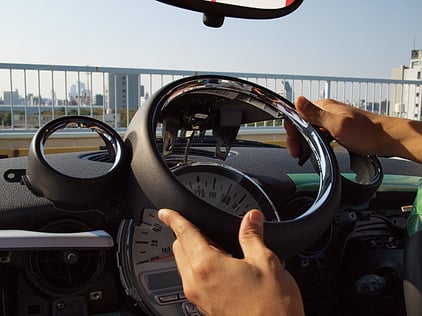

各パネルを戻し照度調整スイッチBOXを任意の位置に固定して完成です。
