R60系ゲージ:取付け概略
以下はあくまで「おおまか」な取付け作業の流れです。
製品には全工程のカラー写真&詳細な説明文付のセッティングマニュアルが同梱されています。作業のコツについても記載されておりますのでご安心下さい。
取付けに必要な工具類
![取付けに必要な工具類](https://image.jimcdn.com/app/cms/image/transf/none/path/s5e6e93e829bea71c/image/id8714d3f39e8744e/version/1408446817/%E5%8F%96%E4%BB%98%E3%81%91%E3%81%AB%E5%BF%85%E8%A6%81%E3%81%AA%E5%B7%A5%E5%85%B7%E9%A1%9E.png)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/i844f9c01f414422f/version/1408446823/image.jpg)
1.

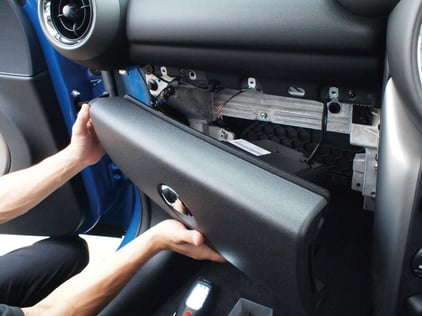

マニュアルに従い各部パネルとビスを外していきます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/i70332b055cfe69a1/version/1408446827/image.jpg)
2.

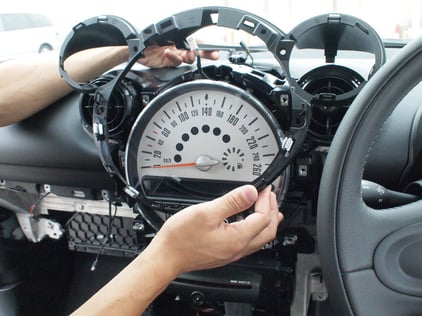

スピードメーターを車体から外します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/iab253d6c968a2f31/version/1408446834/image.jpg)
3.

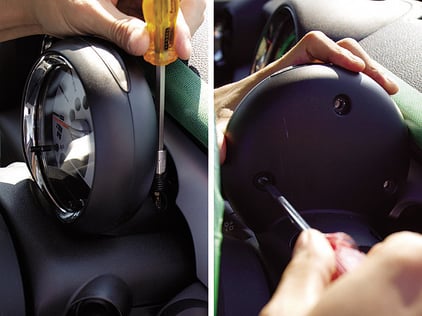

タコメーターを車体から外します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/i8ddabc0b6dfd6842/version/1408446837/image.jpg)
4.

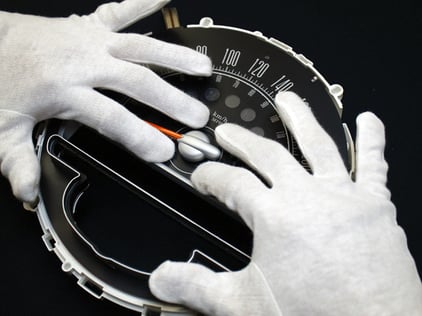

マニュアルに従い、両メーターにMINIMAXゲージをセットします。指針に触れてもOK。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=jpg/path/s5e6e93e829bea71c/image/i7aa0882b77dcafbb/version/1408446841/image.jpg)
5.

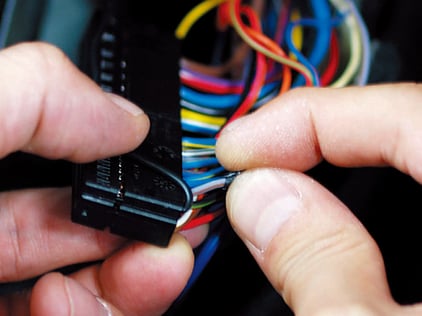

EL発光用電源とアース線を取り、マニュアルに従って配線を取り回します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=422x10000:format=png/path/s5e6e93e829bea71c/image/i40d3801517a34a6c/version/1408446848/image.png)
6.

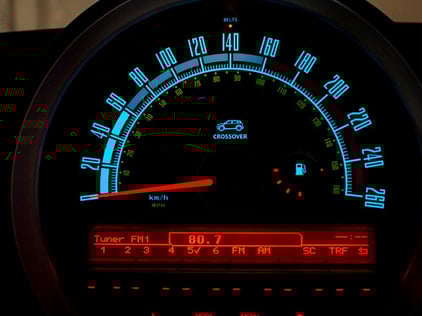

各パネルを戻し照度調整スイッチBOXを任意の位置に固定して完成です。
